کتاب بازیافت کاغذ (بخش۲)

کد مقاله: ۹۱۱ - تاریخ درج: ۱۳۹۵/۱۰/۲۷ - مشاهده: ۲,۸۵۰

نگاهی به صنعت تبدیل انرژی در کاغذ سازی و نکات کنترلی آن در بخش دیگ بخار (بویلر)

رای: ۳.۰۰
توسط ۱ کاربر - رای دهید



سیستم بخار
با توجه به اینکه در اثر کتابها و مقالات راجع به چگونگی پیدایش و تکامل بویلر های امروزی به طور اکمل بحث شده است
لذا از بحث و موضوعات حاشیه ای خود داری نموده ام و فقط راجع به مطالب مورد نیاز پرسنل تاسیسات کاغذ ساز و نحوه عملکرد صحیح سیستم دراین صنعت میپردازیم که انشالله خدمتی به این صنعت کرده باشم
واز جهت اینکه در اکثر کارخانجات بازدید شده داخلی از پرسنل غیر حرفه ای در این زمینه استفاده میکنند بعضاّ شاهد حوادث دلخراش و صرف هزینه های بسیار هستیم که با داشتن اطلاعات پایه میتوان از وقوع ان جلو گیری نمود و حتی از استهلاک پیش از موعد دستگاه ها که در اثر بی توجهی و عدم دانش است جلو گیری نمود .
مطالعه این کتاب یا هر کتب دیگری هیچگاه به منزله این نیست که بی نیازاز آموزش عملی خواهید بود در حدیثی از مولای متقیان بیان شده: آنچه از علم برتر است همانا تجربه است
سعی بر آن بوده که تمام موارد مورد نیاز در غالب یک فصل مجزا بنام سیستم بخار در کتاب کنجانده شود و روش های کنترل و بهره برداری مورد بررسی قرار گیرد . و آنچه خواهید خواند یک مبحث از این فصل می باشد

تصفیه آب در بویلر
برای تصفیه آب دو نوع عملیات صورت میگیرد
1.تصفیه اولیه:در این فاز از تصفیه آب خام که از منابع مختلفی بدست میاد طی یکسری عملیات که به به تصفیه اولیه مرسوم است از دستگاه فیلتر شنی گذشته وشفاف شده و جهت مصرف فرایند در کارخانه استفاده میشود
2. تصفیه ثانویه :از دستگاهی بنام سختی گیر (Softener)گذشته و املاح محلول در آب را که عمدتا یونهای کلسیم و منیزیم میباشد جذب نموده وبا سختی آب (Hard ness)به مخزن دیاریتور تزریق و آب مناسبی است برای دیگ بخار استفاده میشود.
ناخالصی موجود در آب :
الف.مواد معلق و غوطه ور درآب (چوب .خاشاک.پلاستیک و ذرات خاک و غیره)
ب.مواد محلول در آب ( شامل میکروارگانیسم ها . گل و لای و غیره)
ج.مواد محلول در آب(شامل تمام نمکهای معدنی)
د. گازهای محلول در آب (سولفور .هیدروژن و گاز کربنیک ....)
ی. مایعات غیر قابل استخراج شامل روغن ه و گریسها و.....

اثرات آب در شرایط مختلف محیطی
الف . اب قدر ت حمل کنندگی دارد
ب. آب قدرت حل کنندگی دارد
د. آب قدرت رسوبگذاری دارد

سختی آب (Hard ness)
معمولی ترین املاح به حالت محلول در آب املاح کلسیم و منیزیم است که بیشتر به شکل بی کربنات و کلرو یافت میشود آبی که این املاح را زیاد داشته باشد صابون های معمولی در آن به خوبی کف نمیکند و در اثر جوشش و بخار رسوب زیادی ایجاد میکند
سختی آب دو نوع است
1.سختی موقت: مقدار سختی آبی که در اثر جوشیدن و حرارت مقدار آن کم میشود و ایجاد رسوب میکند که به سختی های کربناتی معروفند مانند بیکربناتهای کلسیم و منیزیم
2. سختی ماندگار :که در اثر جوشش و بخار از بن نمیرود که به سختی های غیر کربناتی معروفند مانند سولفاتها و نیترات کلسیم و منیزیم و و غیره که ایجاد رسوب سر نیزه ای در داخل شبکه ها ی فلزی و لوله ها کرده و ممکن است باعث باعث ایجاد ترک در آنها شود.
فیلتر های شنی (Sand filter)
در تصفیه اولیه به منظور حذف مواد معلق و کلوییدی آب در صنعت بیشتر از صافی شنی استفاده میشود .
امروزه از فیلترهای شنی تحت فشار استفاده میکنند و شستشوی انها به صورت معکوس یا بک واش انجام میگیرد ،آبی که از قسمت بالای فیلتر شنی وارد میشود و پس از گذشتن از از فیلتر از قسمت پایین آن خارج میشود که در این دستگاه مواد معلق موجود در آب گرفته شده و بصورت شفاف از خروجی فیلتر شنی به سمت دستگاه سختی گیر آب قرار میگیرد .

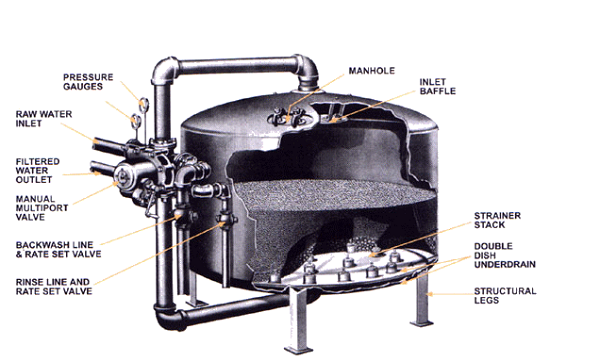

نمایی از یک فیلتر شنی همراه متعلقات آن



سختی گیری آب(Sodium saftener)
سختی گیرهای سدیمی حدود 4/3 آنرا رزین سدیمی و 4/1 حجم باقیمانده را آب تشکیل میدهد .
بطوری که رزین ها در اثر جذب آب متورم شده و همیشه در حدود 50 درصد آب همراه دارند .آب سختی دار محتوی کلسیم و منیزیم وقتی از قسمت بالا وارد میشود از بستر رزین سدیمی گذشته و عمل تبادل یونی انجام داده و و خروجی ان بدون سختی وارد مخزن دیاریتور میگردد.
رزین های سدیمی پس از مدتی خاصیت خود را از دست میدهند که ناچار برای احیای مجدد آنها بایستی محلول آب نمک طعام استفاده میشود و پس از مراحل 1. شستشو 2. احیاء 3. آبکشی مجدد در مخزن قابل استفاده هستن
حال با نگاهی به فعل و انفعالات صورت گرفته نحوه واکنش ها رو بهتر درک میکنیم.

Na2Z+ca(HCO3)2==>CaZ+2NaOHCO3
Na2Z+mgZ(HCO3)2=>Mg Z +2NaHCO3
CaZ+2Nacl=>Na2Z+cacl2
MgZ+2Nacl=>Na2Z+Mgcl2

معمولا زمان شستشوی سختی گیر آب را از طریق آزمایش سختی آب تشخیص میدهند چون آبی که برای دیگ بخار استفاده میشود باید دارای سخنی صفر باشد TH=0
چنانچه خروجی سختی گیر دارای سختی بود بلافاصله باید عملیات شستشو را انجام دهیم که شامل مراحل زیر است
1.ابتدا عمل شستشوی معکوس یا بک واش یعنی آب از قسمت پایین جریان واز بالا تخلیه شود
2. عمل احیا یا Regenaertion
که ضمن تزریق آب از بالا انشعابی از محلول نمک از طریق ایجاد خلاء به طرف رزین تزریق و رزین های سدیمی بوسیله نمک احیاء و زنده شود .
3. عمل آبکشی Rinse
که آب از بالا وارد و پس از گذشتن از رزین از قسمت پایین خارج شده تا کاملا شوری نمک از بین برود پس از آن آب خروجی مورد آزمایش قرار میگیرد وقتی سختی آن Nil
بود آماده برای سرویس قرار دادن آب دیگ بخار میگردد
عواملی که سبب میگردد دیگ بخار سختی داشته باشد
1.فرار یون ها در بستر رزین
2. فرار یون ها از مسیر خط بای پس By pass
3. بهره برداری نادرست از باز و بسته کردن شیرها و معایب آنها
4. به موقع احیاء نکردن رزین
5. تغذیه اضطراری آب سختی دار

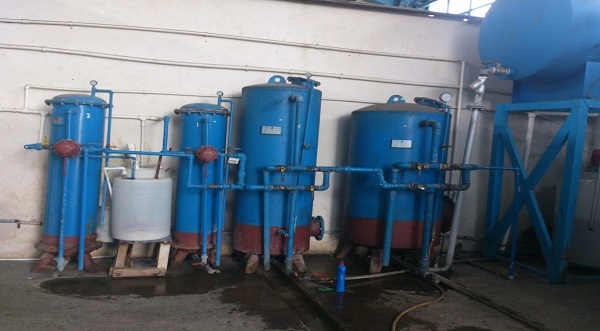

نمای بیرونی دستگاه سختی گیر آب

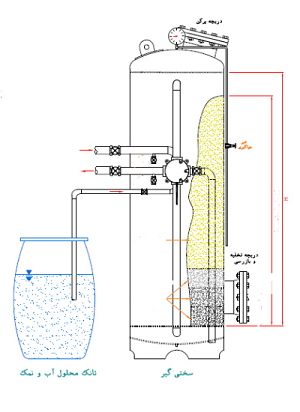

مکانیسم سه وضعیتی دستگاه سختی گیر
1.شستشوی معکوس 2.احیاء 3. آبکشی

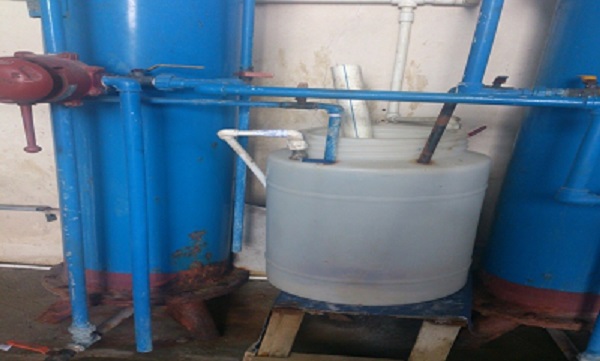

مخزن حلال نمک جهت احیای آب

ادامه مطلب در: مخزن اکسیژن گیری یا دیاریتور



نویسنده کتاب: آقای مهندس رضا مردانپور
لیسانس مدیریت صنعتی
15 سال سابقه تولید بازیافت کاغذ

شماره تماس :09903849786
می توانید اسپانسر جهت چاپ این کتاب باشید
