نحوه محاسبه و ساخت کارتن (بخش بیست و پنجم)

کد مقاله: ۷۸۴ - تاریخ درج: ۱۳۹۴/۰۸/۲۳ - مشاهده: ۹,۰۱۷

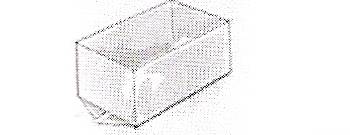

برای ساخت کارتن برای یک محصول که دارای حجم مشخصی میباشد بسته به نوع کارتنی ونوع فلوتی که برای آن مورد استفاده قرار میگیرد روش مشخصی وجود دارد که ابتدا کارتنهای معمولی یاRSC(Regular Slotted Container) بیان میشود

رای: ۳.۰۰
توسط ۱ کاربر - رای دهید

B+Eفلوت

نحوه ی محاسبه طول ورق:

به هر طول پنج میلیمتر وبه هر عرض هم پنج میلیمتر،لبه اتصال را سی میلیمتر در نظر میگیریم.

2+30×[(عرض+5)+(طول +5)]=طول ورق کارتن

نحوه ی محاسبه سردرب ورق:

از عرض خارجی پنج میلیمتر کم کرده تقسیم بر دو کرده وسه میلیمتر به آن اضافه میکنیم.

(5-عرض خارجی):سردرب



نحوه ی محاسبه عرض کارتن:

ده میلیمتر به ارتفاع وبه هر درب هم سه میلیمتر اضافه میکنیم.

(زیر درب+3)+(ارتفاع+10)+(سردرب+3):عرض کارتن

مثال:برای ابعاد بالا یک کارتنB+Eفلوت طراحی کنید

1102=2+30×[(5+176)+(5+350)]:طول ورق کارتن

88=181-5:سردرب

346=(88+3)+(10+154)+(88+3):عرض ورق

C+Eفلوت

نحوه ی محاسبه طول ورق:

به هر طول شش میلیمتر وبه هر عرض هم میلیمتر اضافه میکنیم،لبه اتصال را سی وپنج میلمتر در نظر میگیریم

2+35×[(عرض+6)+(طول +6)]طول ورق

نحوه ی  محاسبه سردرب:

از عرض خارجی هفت شش میلیمتر کم کرده تقسیم بر دو میکنیم وبه آن چهار میلیمتر اضافه میکنیم.

4+2÷(6-عرض خارجی):سردرب

نحوه ی محاسبه عرض ورق:

دوازده میلیمتر به ارتفاع وبه هر درب چهار میلیمتر اضافه میکنیم.

(زیر درب+6)+(ارتفاع+10)+(سردرب+6):عرض ورق

مثال :برای ابعاد بالا یک کارتن C+Eطراحی کنید.

1111=2+35×[(176+6)+(135+6)]:طول ورق

92=2+4÷(182-6):سردرب

362=(6+92)+(154+12)+(6+92):عرض ورق


کارتن های نیم کارتن تلسکوپیH RSC(Half-Regular Slotted Container)

برای ساخت نمونه های نیم کارتن تلسکوپی(کارتن موز)ابتدا نمونه ی زیر ساخته میشود (طبق فرمول بالا با توجه به نوع فلوت)وبرای ساخت درب یا رویه کارتن با توجه به نوع فلوت به ابعاد اضافه میشود به طور مثال اگر کارتن دارای فلوت C بود به هر طول وعرض پنج میلیمتر اضافه میکنیم وهمچنین به ارتفاع کارتن رویه اگر Cفلوت بود پنج میلیمتر اضافه میکنیم.

اگر نمونه کارتن پنج لایه باشد برای ساخت رویه به هر طول وعرض هشت میلیمتر وبه ارتفاع هم هشت میلیمتر اضافه میکنیم.

این دو نمونه کارتن از پر مصرف ترین کارتنهای مورد استفاده بود که روش ساخت آنها شرح داده شد.

جدول محاسبه طول کارتن:

ردیف

نوع فلوت

طول

عرض

ارتفاع

جمع طول

1

E

2

2

20

28

2

B

3

3

30

42

3

C

5

5

30

50

4

B+E

5

5

30

50

5

C+E

6

6

35

59

6

B+C

7

7

35

63

جدول محاسبه عرض:

ردیف

نوع فلوت

ارتفاع

درب

جمع عرض

1

E

4

1

6

2

B

6

2

10

3

C

10

3

16

4

B+E

10

3

16

5

C+E

12

4

20

6

B+C

16

5

26

ادامه دارد...
گردآوری:
ابراهیم رستمی (کارشناس چاپ)

با تشکر از استاد محمد حسینی که در تهیه ی این بخش راهنمایی های ارزنده ای داشتند.)
